วงจรน้ำยา

รูปภาพ
My friend เทคโนโลยีไฟฟ้า 1.นายสุรพัศ  โคตุทา 2 .นายศุภชัย  เหลืองงาม 3 .นายอภิวัฒน์   ขันศรีนวล 4 .นายไกรเมธ  สงวนศิลป์ 5 .นายเฉลิมชัย  ศรีเมืองปุน
รูปภาพ

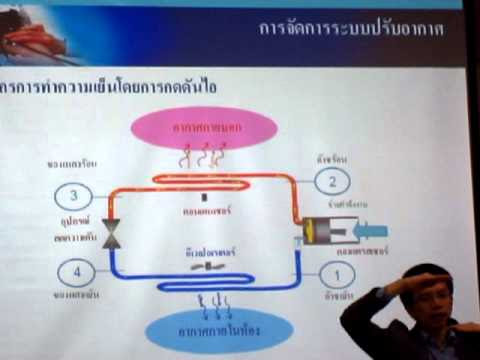

อธิบาย กราฟ ph diagram http://sporlanonline.com/literature/education/5-200.pdf วัฏจักรการทำความเย็นแบบอัดไอ (VAPOR COMPRESSION SYSTEM) 1. หลักการทำงานและกระบวนการต่างๆ ของระบบอัดไอ สำหรับวัฏจักรการทำความเย็นแบบอัดไอ เมื่อไม่คิดพลังงานสูญเสียต่างๆ จะ ประกอบด้วย กระบวนการหลัก ๆ 4 กระบวนการ  ดังนี้ รูปที่ 1 วัฎจักรอัดไอมาตรฐาน รูปที่ 2 แผนภูมิความดัน-เอนทาลปี 1. กระบวนการ 1-2  เป็นกระบวนการอัดตัวแบบ Isentropic Compression โดยคอมเพรสเซอร์จะทำการอัดสารทำความเย็นในสภาวะไออิ่มตัว ให้มีความดันเท่ากับความดันที่คอยล์ร้อน (Condenser) 2. กระบวนการ 2-3  เป็นกระบวนการถ่ายเทความร้อนที่ความดันคงที่แบบย้อนกลับได้ โดยสารทำความเย็นที่อยู่ในสภาวะไอดง (Superheated Vapor) จะถูกทำให้เย็นลงจนเกิดการกลั่นตัวของสารทำความเย็น 3. กระบวนการ 3-4  เป็นกระบวนการขยายตัว หรือ กระบวนการลดความดัน โดยสารทำความเย็นที่อยู่ในสภาวะของเหลวจะถูกลดความดันลงมากลายเป็นของผสมที่ความดันที่คอยล์เย็น (Evaporator) 4. กระบวนการ 4-1  เป็นกระบวนการรับความร้อนที่ความดันคงที่ ซึ่งทำให้สา
